Магнитофон "Днепр-10"

Внешний вид магнитофона 'Днепр-10'

Магнитофон "Днепр-10" предназначен для двухдорожечной записи и воспроизведения звука на ферромагнитной ленте типа 2 или аналогичной. Переход с одной дорожки на другую осуществляется переворачиванием катушек с лентой и перестановкой их с правой на левую сторону. Предусмотрена двусторонняя ускоренная перемотка ленты.

Скорость ленты при записи 19,05 см/сек. Продолжительность записи и воспроизведения при емкости катушек 350 м - 30 мин на каждой дорожке.

Регулировка тембра раздельная на низких частотах.


Конструкция


Магнитофон представляет собой настольную конструкцию, выполненную в деревянном полированном ящике с поднимающейся крышкой. Под крышкой находится панель лентопротяжного механизма, на которой расположены подкатушники с катушками; металлический защитный кожух со щелью для ленты, под которым находятся магнитные головки, антифонная катушка, ведущий вал, прижимный ролик и детали, направляющие движение ленты. Для переключения рода работы на верхней панели имеется пять кнопок клавишного переключателя.

На передней стенке ящика, задрапированной декоративной тканью, расположены два громкоговорителя типа 2ГД-3 и индикатор уровня записи на лампе типа 6Е5С.

Ручки регуляторов тембра и уровня записи выведены в нишу, расположенную на правой стенке ящика.

На задней стенке шасси находятся входные и выходные гнезда усилителя, выключатель громкоговорителя, а также держатель предохранителя, являющийся одновременно переключателем сетевого напряжения.

На дне ящика магнитофона имеется съемная крышка, открывающая доступ к электрической схеме усилителя.

Габариты 510х350х320 см. Вес 28 кг.


Каскады


1. Первый каскад универсального усилителя записи-воспроизведения на лампе Л1 типа 06П2Б.

2. Второй каскад универсального усилителя записи-воспроизведения на лампе Л2 типа 06П2Б.

3. Оконечный каскад усилителя записи и воспроизведения - на лампе Л3 типа 1П2Б.

4. Двухтактный генератор подмагничивания на двух лампахЛ4 и Л5 типа 1П2Б.


Электрические показатели


Чувствительность не менее 3 мВ при записи от микрофона, 200 мВ при записи от звукоснимателя или приемника и 10 В при записи от трансляционной сети.

Рабочий диапазон для ленты типа 2: 50 - 10000 Гц.

Регулятор тембра на низких частотах обеспечивает регулировку на частоте 60 Гц 8 дБ, на высоких частотах - на частоте 10000 Гц 12 дБ.

Относительный уровень шумов не хуже -35 дБ.

Коэффициент нелинейных искажений не более 5%.

Коэффициент детонации звука не более 0,6%, а на отдельных частотах в диапазоне 0,5 - 300 Гц +-0,2%.

Частота генератора тока подмагничивания - 35 кГц.

Выходная мощность - 2,5 Вт.


Питание


Питание магнитофона от сети переменного тока 50 Гц, напряжение 110, 127 или 220 В. Допустимые колебания напряжения +-10%. Потребляемая от сети мощность не более 100 Вт.


Электрическая схема


В магнитофоне "Днепр-10", как и во всех моделях "Днепр", применен универсальный четырехкаскадный усилитель. При записи усиление осуществляется усилителем на лампах Л1 типа 6Н1П и Л1 типа 6Н8С.

К выходу четвертого каскада усилителя через корректирующую цепочку R19C14 и R17C10 подключены универсальная головка, а также гнезда "КЗ" и индикатор уровня записи. Регулировка уровня записи производится потенциометром R13, который при воспроизведении служит регулятором громкости.

В режиме воспроизведения усилитель включен на оконечный каскад - усилитель мощности, лампа Л4 типа 6П6С.

Регулировка тембра по высоким частотам производится потенциометром R16, а по низким - R34. Оконечный каскад на лампе Л4 нагружен на два динамических громкоговорителя.

Оконечный и предоконечный каскады усилителя в режиме воспроизведения связаны глубокой частотнозависимой обратной связью, обеспечивающей снижение нелинейных искажений и требуемую частотную характеристику.

При воспроизведении необходимая частотная коррекция обеспечивается цепочкой L2R16C11 и L3R34R35C20С28.

Генератор тока подмагничивания собран на лампа Л4 по схеме с индуктивной обратной связью. Генератор соединен с универсальной магнитной головкой через подстроечный конденсатор С22, с помощью которого возможна регулировка тока подмагничивания.

При необходимости отключения громкоговорителей, на выход оконечного каскада подключается сопротивление R36 или внешний громкоговоритель (в гнезда "KB").

Для получения минимального уровня фона усилителя предусмотрена антифонная катушка L1, положение которой можно изменять.

Выпрямитель для питания усилителя выполнен по двухполупериодной схеме на лампе Л5 типа 6Ц5С.


Лентопротяжный механизм


Кинематическая схема лентопротяжного механизма: протяжка ленты обеспечивается асинхронным двигателем типа ДВА-У4, к оси которого лента прижимается обрезиненным прижимным роликом. Ведущий вал двигателя со шкивом связан с правой катушкой резиновым пассиком и фрикционным устройством.

Для обеспечения плотной намотки ленты на правую катушку предусмотрено ее подтормаживание левым узлом с помощью фрикционного устройства.

Остановка движения ленты производится нажатием кнопки "Стоп", при этом ленточными тормозами зажимаются правый и левый узлы

При ускоренной перемотке вправо вращение от электродвигателя через пассик передается на ведущий шкив правого узла, при этом промежуточный обрезиненный ролик прижимается одновременно к ведущему н ведомому шкивам.

При перемотке влево вращение электродвигателя через пассик передается на шкив левого узла, при этом левый обрезиненный ролик прижимается к маховику левого узла.


Неисправности лентопротяжного механизма


Характерные неисправности магнитофона "Днепр-10" и их устранение в основном такие же, как и в магнитофоне "Днепр-9".

В магнитофоне применены обрезиненные прижимные ролики с металлографитовыми втулками, которые не нужно смазывать, так как материал, из которого они сделаны, обеспечивает малый коэффициент трения. Иногда прижимный ролик начинает вращаться туго, рывками, неравномерно. Это вызвано загрязнением втулки ролика, либо оси, на которой вращается ролик. Для устранения этой неисправности, нужно снять ролик с оси, отвинтив предварительно верхний винт, и протереть ось прижимного ролика тряпочкой, смоченной бензином, а затем сухой.

Отсутствие ускоренной перемотки вправо вызвано обрывом или растяжением большого пассика, либо износом правого и промежуточного роликов.

Отсутствие ускоренной перемотки влево происходит при замасливании поверхности левого промежуточного ролика, обрыве, либо растяжении малого пассика. Вышедший из строя пассик заменяют новым.


Детали


Электродвигатель, головки ГУ и ГС, такие, как и в магнитофоне "Днепр-9".

Трансформатор Tp1: обмотка I - 3500+500 витков ПЭЛ 0,15; обмотка II - 56 витков ПЭЛ 1,0; обмотка III - 520 витков ПЭЛ 0,15.

Трансформатор Гр2: обмотка I - 440+68+372+80 витков ПЭЛ 0,41; обмотка II - 2х1200 витков ПЭЛ 0,15; обмотка III - 27 витков ПЭЛ 0,51; обмотка IV - 28 витков ПЭЛ 0,8.

Катушки: L1 - 900 витков ПЭЛ 0,2; L2, L3, L4 - пo 3000 витков ПЭЛ 0,7; L5 - 115 витков ПЭЛ 0,23; L6 - 900 витков ПЭЛ 0,31.

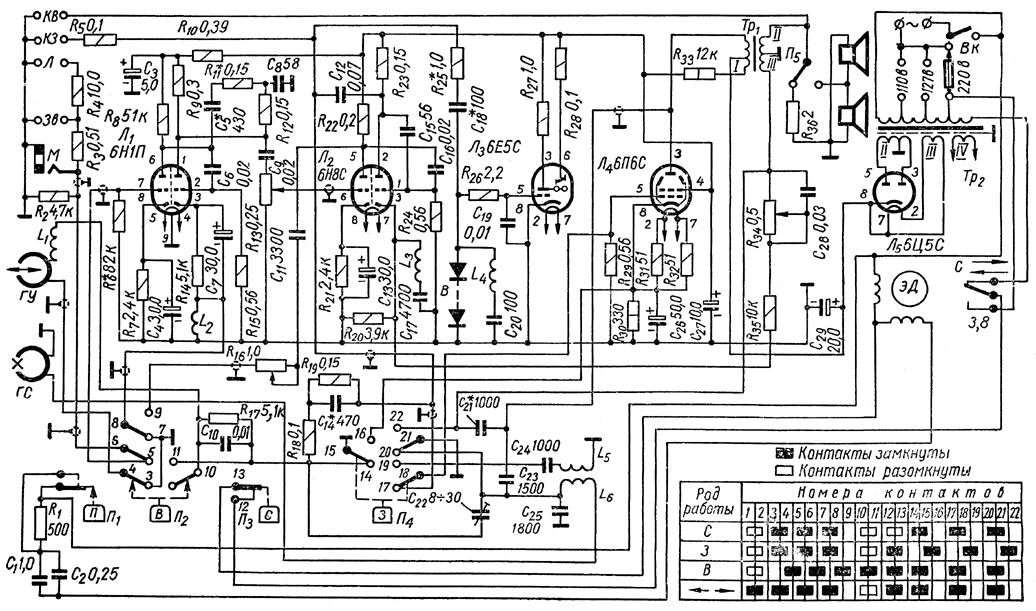

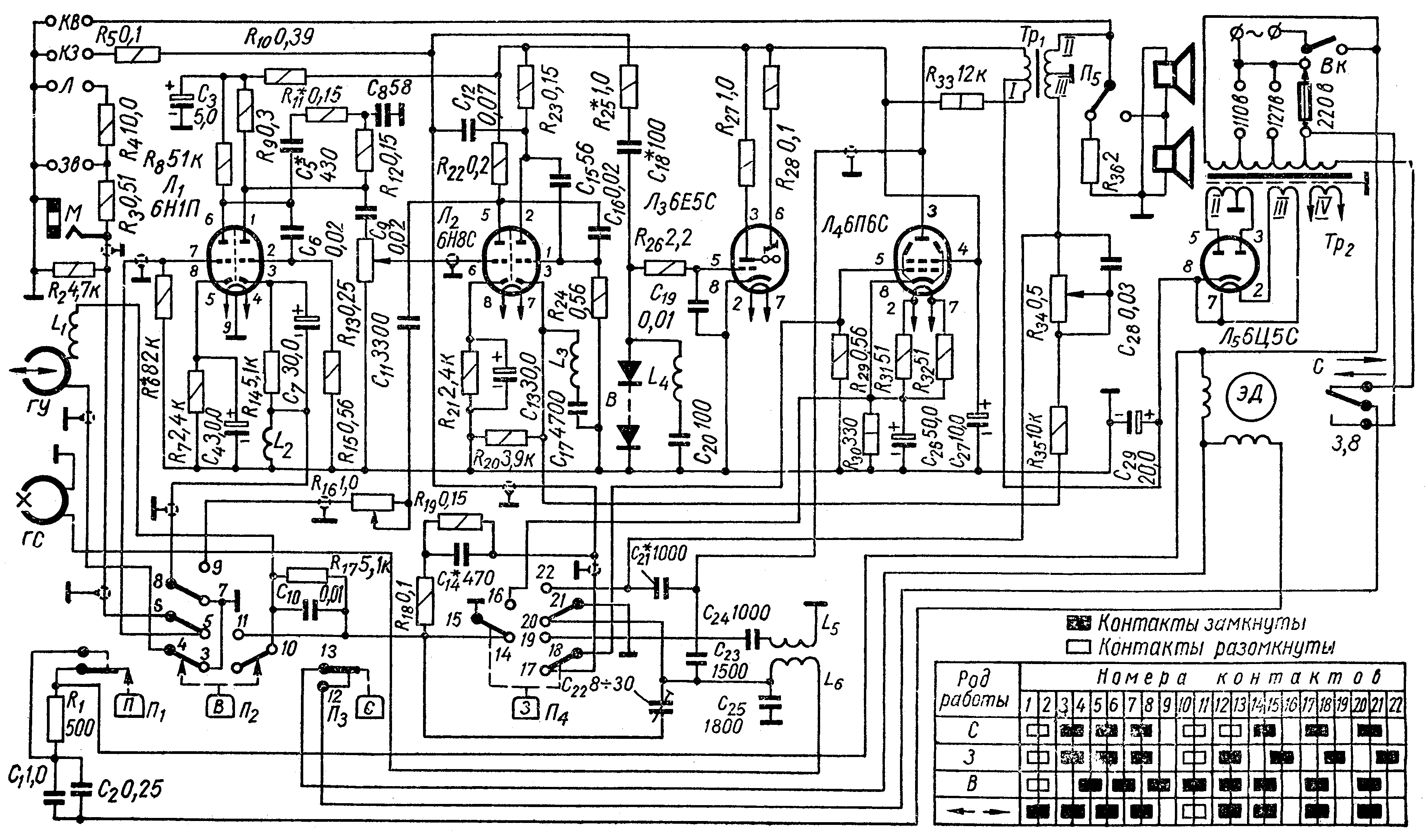

Принципиальная схема магнитофона "Днепр-10"


Экранный вариант (150 dpi gray - 225 kb) Принтерный вариант (600 dpi b/w - 216 kb)

Схема в формате DjVu (56 kb)   О формате DjVu

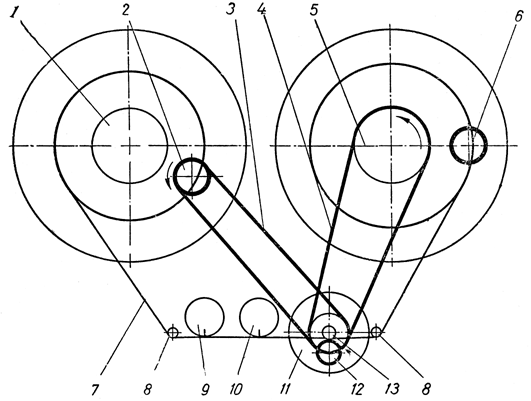

Кинематическая схема лентопротяжного механизма магнитофона "Днепр-10"


Кинематическая схема лентопротяжного механизма магнитофона 'Днепр-10'


1 - левый узел; 2 - левый промежуточный ролик; 3, 4 - резиновые пасики; 5 - правый узел; 6 - правый промежуточный ролик; 7 - лента; 8 - направляющие стойки; 9 - стирающая головка; 10 - универсальная головка; 11 - маховик ведущего вала; 12 - прижимный ролик; 13 - ведущий вал.
