Радиоприемник "ВЭФ М-697"

Внешний вид радиоприемника 'ВЭФ М-697'

Приемник "ВЭФ М-697" - шестиламповый супергетеродин с питанием от сети переменного тока. Потребляемая приемником от сети мощность около 70 вт.

Он представляет модернизацию приемника "ВЭФ М-557" и отличается от последнего внешним видом и некоторыми элементами электрической схемы. Качество звучания приемника несколько улучшено за счет увеличения размеров ящика.

Приемник обладает достаточно высокой чувствительностью и дает возможность приема дальних станций, работающих на диапазонах длинных, средних и коротких волн.

Приемник имеет оптический указатель настройки, расположенный в центре верхней части передней панели. Предусмотрена возможность использования низкочастотной части приемника для воспроизведения граммофонных пластинок с помощью проигрывателя.

Приемник собран на металлическом шасси. Расположение ламп и деталей на шасси показано на рисунке:

В приемнике применен динамический громкоговоритель высокой чувствительности с комбинированной магнитной системой, которая содержит как постоянный магнит, так и дополнительную катушку подмагничивания; это позволяет получить высокую магнитную индукцию в зазоре. Катушка подмагничивания используется в качестве дросселя фильтра выпрямителя.


Приемник имеет следующие каскады:

1. Преобразователь частоты на лампе 6А8.

2. Усилитель промежуточной частоты на лампе 6К7

3. Детектор, АРУ и предварительный усилитель низкой частоты па лампе 6Г7.

4. Оконечный усилитель на лампе 6П6С.

5. Оптический указатель настройки на лампе 6Е5С.

6. Выпрямитель на лампе 6Ц5С.


Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-410 кГц (2000 - 732 м);

2. Средние волны - СВ: 520 - 1500 кГц (577 - 200 м);

3. Короткие волны - КВ 4,28-12,1 МГц (70,0 - 24,8 м).

Промежуточная частота 469 кГц.


Основные технические данные


Чувствительность. Чувствительность не хуже 200 мкВ на длинных и средних волнах и не хуже 300 мкВ на коротких волнах.

Чувствительность от входа звукоснимателя 0,25 В при выходной мощности 2 Вт.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц более 26 дБ (20 раз) на длинных и средних волнах.

Ослабление сигнала по зеркальному каналу более 30 дБ (30 раз) на высших частотах диапазонов длинных и средних волн и более 12 дБ (4 раза) на диапазоне коротких волн.

Частотная характеристика. Частотная характеристика всего приемника по звуковому давлению обеспечивает прохождение полосы частот от 100 до 4000 Гц с неравномерностью не более 20 дБ.

Выходная мощность. Выходная мощность не менее 2 Вт при коэффициенте нелинейных искажений 7%.


Питание


Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность 70 Вт.


Электрическая схема


Входная часть. Входная часть приемника совершенно аналогична той же части схемы приемника "ВЭФ М-557". На диапазоне коротких волн она состоит из одиночного настроенного контура, а на диапазонах длинных и средних волн - из двух, связанных между собой, настроенных контуров. Связь с антенной индуктивная.

Преобразователь частоты. В преобразователе частоты используется гептод 6А8, работающий по такой же схеме, как и в приемнике "ВЭФ М-557".

В анодную цепь лампы 6А8 включен посредством автотрансформаторной связи первичный контур L17C10 первого фильтра промежуточной частоты.

Усилитель промежуточной частоты. Усилитель промежуточной частоты работает на высокочастотном пентоде 6К7. В отличие от приемника "ВЭФ М-557" полоса пропускания усилителя промежуточной частоты не регулируется и имеет определенную ширину. Катушка L16 дает некоторую постоянную дополнительную связь между контурами L17C18 и L19C20.

В анодную цепь лампы 6К7 включен первичный контур L19C29 второго фильтра промежуточной частоты.

Детектор, АРУ и предварительный усилитель низкой частоты. Детектирование усиленных колебаний промежуточной частоты осуществляется одним из диодов лампы 6Г7, которая используется в этом каскаде по такой же схеме, как и в приемнике "ВЭФ М-557".

Исключение составляет лишь схема АРУ. Напряжение на второй диод лампы, используемый для получения выпрямленного напряжения АРУ, подается непосредственно с первичного контура L19C29 второго фильтра промежуточной частоты через емкость C28.

Оконечный усилитель. В оконечном усилителе работает лучевой тетрод 6П6С, в анодную цепь которого через выходной трансформатор включен динамический громкоговоритель.

В отличие от приемника "ВЭФ М-557" в схему введена регулируемая частотно-зависимая отрицательная обратная связь. Переключение элементов цепи этой обратной связи используется для регулировки тембра передачи. Включение конденсатора C33 ведет к срезанию высших звуковых частот.

В остальном схема оконечного каскада аналогична схеме приемника "ВЭФ М-557".

Питание. Выпрямление переменного тока осуществляется по двухполупериодной схеме с помощью кенотрона 5Ц4С.

Схема силовой части приемника подверглась довольно существенным изменениям. Переключение витков первичной обмотки трансформатора производится посредством перестановки восьмиштырьковой колодки, причем схема соединений изменена таким образом, что при любом напряжении сети используются полностью или частично обе половины первичной обмотки трансформатора. Благодаря этому улучшен коэффициент использования меди.

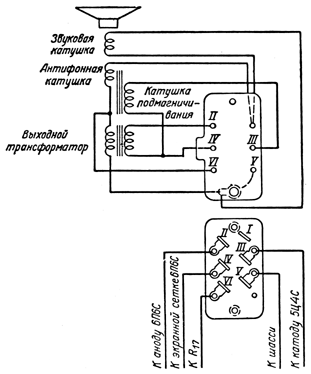

В схему фильтра выпрямителя входит обмотка подмагничивания динамика. Схема соединения обмоток громкоговорителя и выходного трансформатора с монтажной планкой приведена на рисунке:


Детали


Схема соединения обмоток громкоговорителя и выходного трансформатора приемника 'ВЭФ М-697'Выходной трансформатор. Первичная обмотка трансформатора состоит из 2000 витков провода ПЭЛ 0,12. Сопротивление этой обмотки постоянному току 520 Ом. Вторичная обмотка имеет 55 витков провода ПЭЛ 0,8. Ее сопротивление постоянному току 0,27 Ом.

Силовой трансформатор. Сетевая обмотка содержит 2х(338+ 52) = 780 витков провода ПЭЛ 0,38. Сопротивление ее постоянному току 2х9,6 Ом = 19,2 Ом. Повышающая обмотка имеет 2х900 = 1800 витков провода ПЭЛ 0,2. Сопротивление этой обмотки постоянному току 204 Ом. Обмотка накала кенотрона имеет 17 витков провода ПЭЛ 0,8. Обмотка накала ламп состоит из 21 витка провода ПЭЛ 1,0.

Динамический громкоговоритель. Звуковая катушка громкоговорителя содержит 53 витка провода ПЭЛ 0,2; ее сопротивление постоянному току 2,4 Ом. Катушка подмагничивания имеет 4500 витков провода ПЭЛ 0,15; ее сопротивление постоянному току 520 Ом. Антифонная катушка состоит из 23 витков провода ПЭЛ 0,8. Сопротивление этой катушки постоянному току 0,27 Ом.

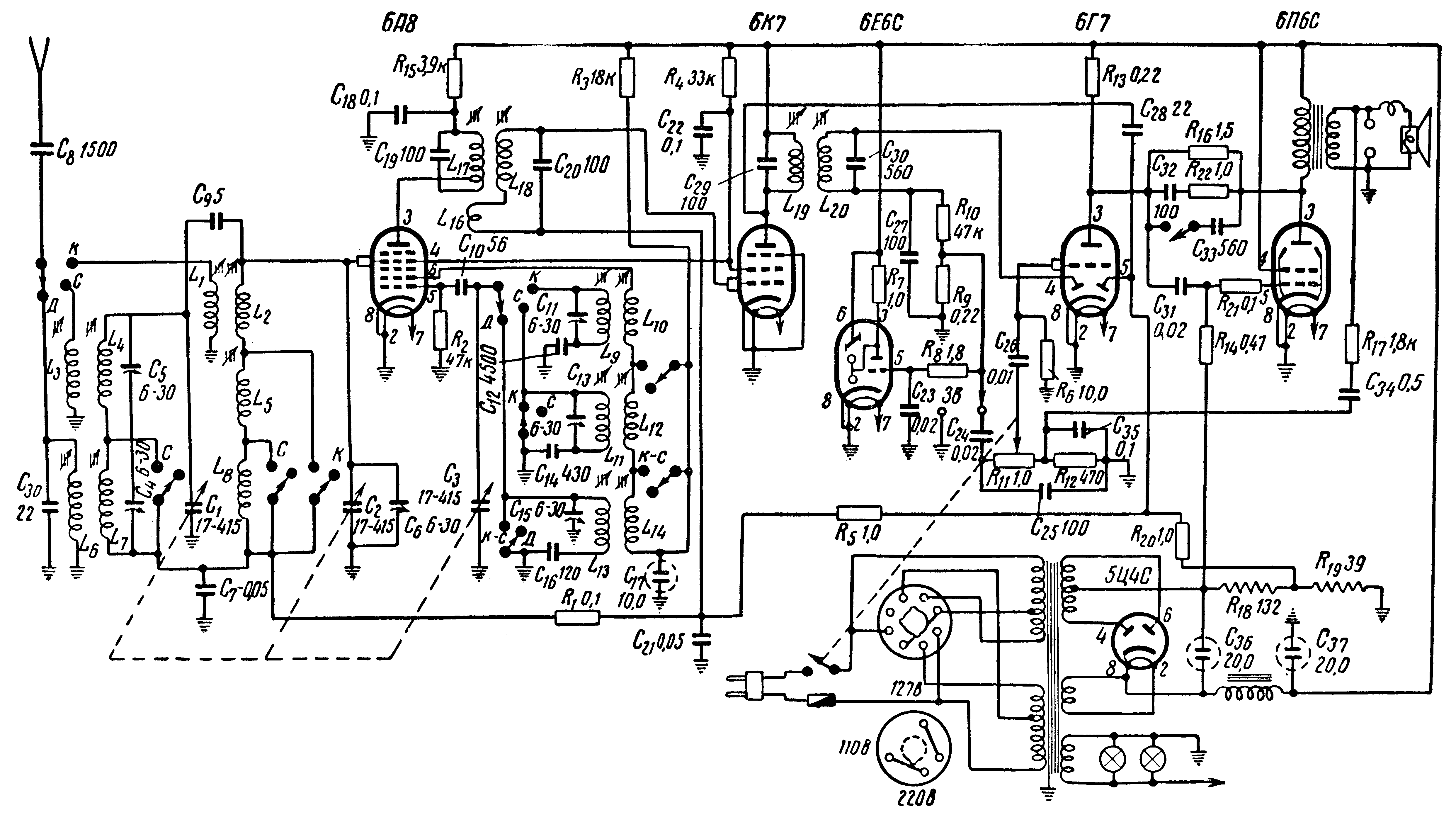

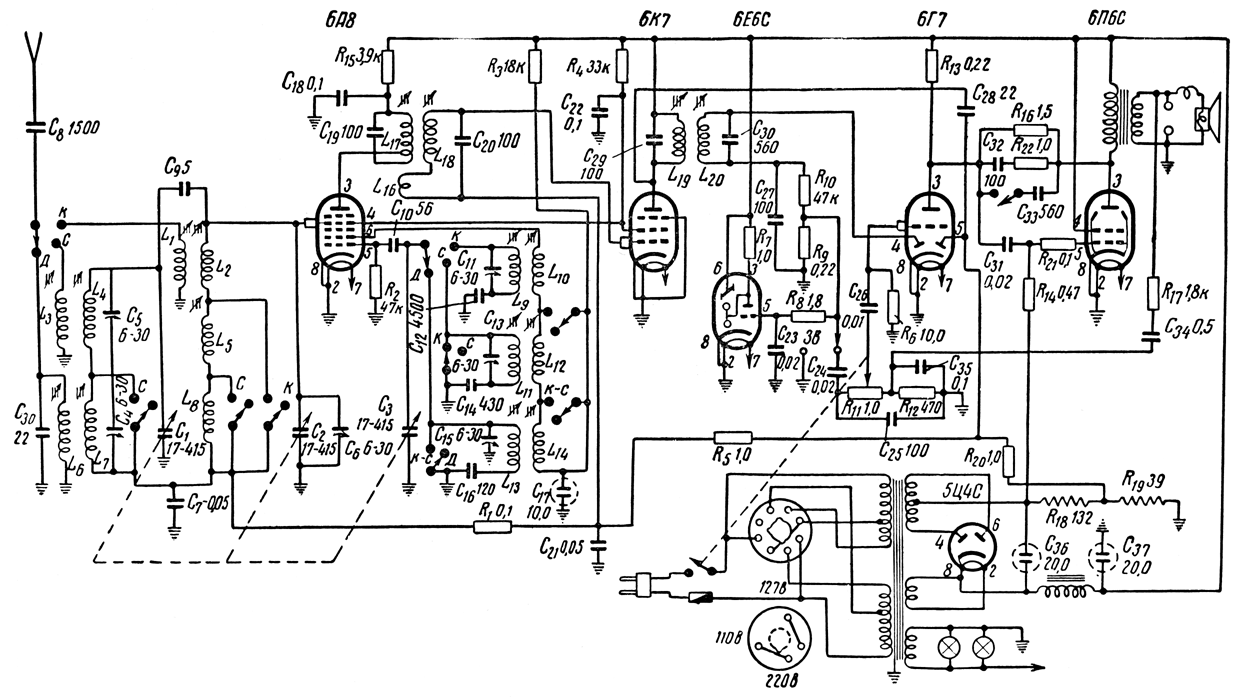

Принципиальная схема приемника "ВЭФ М-697"


Экранный вариант (150 dpi gray - 199 kb) Принтерный вариант (600 dpi b/w - 249 kb)

Схема в формате DjVu (52 kb)   О формате DjVu

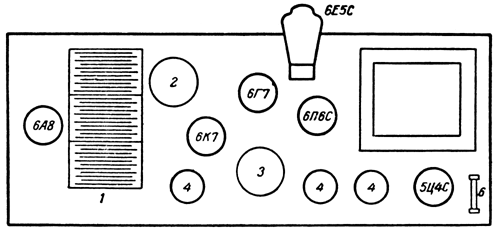

Расположение ламп и деталей на шасси приемника "ВЭФ М-697"


 Расположение ламп и деталей на шасси приемника 'ВЭФ М-697'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - электролитические конденсаторы; 5 - силовой трансформатор; 6 - предохранитель.

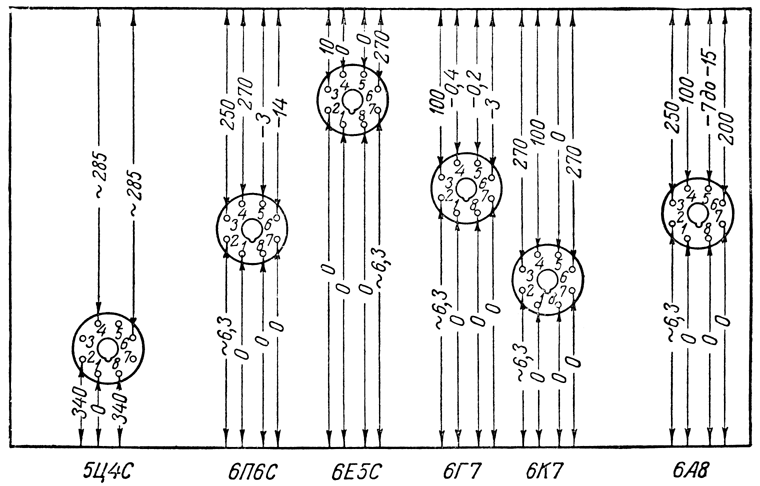

Схема проверки напряжений приемника "ВЭФ М-697"


 Схема проверки напряжений приемника 'ВЭФ М-697'

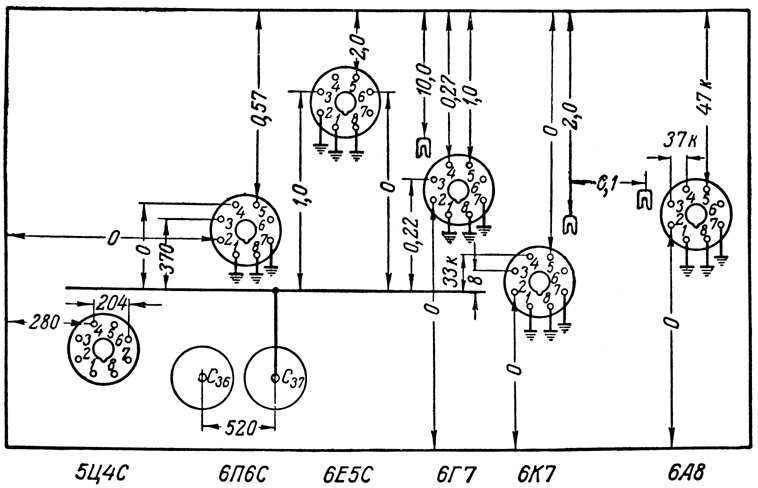

Схема проверки сопротивлений приемника "ВЭФ М-697"


 Схема проверки сопротивлений приемника 'ВЭФ М-697'
