Радиоприемник "СВД-М"

Внешний вид радиоприемника 'СВД-М'

Всеволновой десятиламповый супергетеродинный приемник "СВД-М" является следующим после "СВД-1" аппаратом в серии радиоприемников "СВД".

Выпуску модернизированного приемника способствовало освоение заводом "Светлана" производства более качественных и стабильных по сравнению со стеклянными металлических ламп.

Выпуск приемника был начат в середине 1937 года на Александровском радиозаводе, примерно через полгода после начала производства "СВД-1".


Конструкция приемника


Приемник собран на высоком шасси, закрытом снизу поддоном. На шасси сверху размещены лампы, блок настройки, силовой трансформатор и электролитические конденсаторы; остальные элементы находятся внутри шасси.

Доступ к отдельным элементам затруднен, так как применен многоэтажный монтаж. На боковых стенках ящика расположены специальные амортизаторы, на которых крепится шасси приемника. В верхней части ящика расположен динамический громкоговоритель.

Корпус радиоприемника представляет собой фанерованным шпоном прямоугольный деревянный ящик. На его лицевой стороне расположены четыре ручки управления: левая верхняя - переключатель диапазонов , правая верхняя - регулятор громкости, центральная - ручка настройки приемника, а ручка, расположенная внизу под центральной, - регулятор тембра и выключатель сети. Двойная ручка настройки оснащена редуктором. Передача вращения на вал конденсатора настройки осуществляется металлической пружинной фрикционной муфтой.

Шкала приемника - круглая, разделенная на четыре поддиапазона. Над шкалой находится экран электроннолучевого индикатора настройки.

На задней стороне шасси приемника расположены клеммы для подключения адаптера, антенны и земли. Съемная задняя стенка открывает доступ к высокому коробчатому шасси разъемной конструкции. Переключение сетевого напряжения (110-127-220 В) осуществляется перестановкой перемычек на специальной колодке, закрытой стальным сдвигающимся кожухом, на которой установлен и плавкий предохранитель. Силовой трансформатор заключен в металлический экран. Контурные катушки УВЧ и гетеродина смонтированы в виде отдельного экранированного блока, представляющего собой самостоятельную конструкцию, прикрепленную к шасси четырьмя болтами. Применен оригинальный конденсатор настройки - он четырехсекционный, установлен на амортизирующих прокладках и прикрыт картонным кожухом. Трансформаторы промежуточной частоты находятся под шасси и настраиваются латунными винтами, выведенными на заднюю панель шасси. Переключатель диапазонов - галетный, трехплатный. Выходной трансформатор так же заключен в кожух и размещен на "корзине" громкоговорителя с подмагничиванием.

Габаритные размеры приемника 560 х 360 х 290 мм, вес 16 кг.


Приемник имеет следующие каскады:

1. 1-й каскад усиления ВЧ на КВ-2 диапазоне на лампе 6К7.

2. 1-й каскад усиления ВЧ на ДВ, СВ и КВ-1 диапазонах или 2-й каскад усиления ВЧ на КВ-2 диапазоне на лампе 6К7.

3. Преобразователь на лампе 6А8.

4. Каскад усиления промежуточной частоты на лампе 6К7.

5. Детектор и АРУ на лампе 6Х6.

6. Первый каскад предварительного УНЧ на лампе 6Ф5.

7. Второй каскад предварительного УНЧ на лампе 6Ф6.

8. Оконечный усилитель на лампе 6А6.

9. Оптический индикатор настройки на лампе 6Е5.

10. Выпрямитель на лампе 5Ц4.



Диапазон принимаемых частот:

1. Диапазон "А" или ДВ - 750 - 2000 м (400 - 150 кГц);

2. Диапазон "Б" или СВ - 200 - 556 м (1500 - 540 кГц);

3. Диапазон "Г" или КВ-1 - 85,7 - 33,3 м (3,5 - 9,0 МГц);

4. Диапазон "Д" или КВ-2 - 36,6 - 16,7 м (8,2 - 18,0 МГц).

Промежуточная частота - 445 кГц.


Основные технические данные


Выходная мощность приемника на сопротивлении эквивалента динамика при коэффициенте нелинейных искажений 10% - 3 Вт.

Чувствительность по э.д.с. в антенне, измеренная при выходной мощности Рвых = 0,5 Вт: в диапазоне А (250 кГц) - 20 мкВ, в диапазоне Б (1,0 МГц) - 10 мкВ, в диапазоне В (6 МГц) - 20 мкВ, в диапазоне Г (12,0 МГц) - 30 мкВ.


Питание


Радиоприемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность 100 Вт.


Электрическая схема


Усилитель высокой частоты

Усилитель высокой частоты имеет две ступени, которые работают на лампах 6К7. Первая ступень работает только на одном диапазоне - самых коротких волн.

Вследствие этого блок переменных конденсаторов имеет четвертую секцию (добавочную к обычно работающим трем), которая работает только на коротковолновом диапазоне.

Связь первой ступени с антенной - индуктивная. Связь анодного контура с контуром следующей лампы - трансформаторная. На коротковолновых диапазонах применены корректирующие конденсаторы. Все катушки контуров имеют подстроечные конденсаторы.

Первый детектор

Гетеродин - первый детектор - выполнен на лампе 6А8. Гетеродин работает с гридликом и контуром в цепи сетки. Обратная связь - индуктивная. Сопряжение с контурами сигнала достигается при помощи сопрягающих конденсаторов. На всех диапазонах, кроме первого коротковолнового, частота гетеродина выше частоты сигнала; на первом диапазоне частота гетеродина ниже частоты сигнала.

В анод пентагрида включен фильтр промежуточной частоты, второй контур которого является сеточным контуром ступени промежуточной частоты.

Усилитель промежуточной частоты

Усилитель промежуточной частоты работает на лампе 6К7. Промежуточная частота равна 445 кГц. В анодную цепь лампы включен второй фильтр промежуточной частоты, второй контур которого нагружен на диод. Контур, нагруженный на диод, имеет меньшее резонансное сопротивление, чтобы меньше изменялась избирательность от шунтирующего действия диода.

Второй детектор, АРУ

В качестве второго детектора работает лампа 6Х6, диоды которой используются раздельно. Первый диод используется для нормального детектирования (выделения звуковой частоты). Нагрузкой его служат два сопротивления: R12 и R20. Сопротивление R20 является регулятором громкости. От этого же диода работает индикатор настройки - лампа 6Е5.

Второй диод используется для АРУ. Схема АРУ - усиленная с задержкой. Напряжение высокой частоты подается непосредственно с первого контура (оно в два раза выше, чем на втором) через конденсатор C36. Нагрузкой этого диода служит сопротивление R14. Напряжение регулировки, развивающееся на нем, через двухзвенные фильтры подается на сетки второй, третьей и четвертой ламп.

Катод диода АРУ имеет начальное положительное (относительно шасси) напряжение задержки, выбранное с таким расчетом, чтобы начало действия АРУ соответствовало входному напряжению 70 - 80 микровольт. Напряжение задержки получается с сопротивлений R24 и R23.

Катоды первой, второй и четвертой ламп (6К7) соединены вместе и выведены на перемычку адаптерной планки. Если точки 1 и 2 замкнуты, то все катоды ламп получают начальный (положительный) потенциал с сопротивления R24 +2,0 В, являющийся начальным отрицательным смещением для сеток. Если точки 1 и 2 разомкнуты, катоды всех трех ламп остаются выключенными, и лампы не работают. Это необходимо при работе от звукоснимателя. Катод пентагрида 6А8 не выключается.

Напряжение звуковой частоты с сопротивления R20 подается на сетку лампы 6Ф5, являющейся первой лампой усиления звуковой частоты, через разделительный конденсатор С39. Лампа имеет автоматическое смещение в катоде и утечку сетки. В анод лампы включено два сопротивления, из которых R17 является нагрузкой, a R16 вместе с емкостью С40 - фильтром питания.

Через разделительный конденсатор напряжение подается на предоконечную лампу 6Ф6, включенную триодом.

В цепи сетки 6Ф6 находятся L31, С42 и R21, являющиеся регулятором тембра. Сопротивление R18 является утечкой сетки. Напряжение смещения снимается с сопротивления R22, блокированного конденсатором С46.

В анод лампы 6Ф6 включен трансформатор, вторичная обмотка которого состоит из двух частей для возбуждения каждого плеча выходной двухтактной ступени.

Оконечный усилитель

В оконечном усилителе используется лампа 6А6 - двойной триод, работающий в классе В с большими токами сетки. Начальное смещение сеток равно нулю. В анодную цепь лампы включен выходной двухтактный трансформатор, нагруженный на динамический громкоговоритель.

Выпрямитель

Приемник питается от выпрямителя с кенотроном 5Ц4 (5Ц4С). Весь приемник за исключением оконечного усилителя питается через фильтр, состоящий из дросселя и двух конденсаторов. Питание оконечной ступени берется до дросселя. Обмотка подмагничивания динамика включена параллельно, до дросселя.


Режим ламп приемника


No п.п.

Тип лампы

Напряжение в вольтах

Анод

Экран

Катод

Сетка

Накал

1

6К7

210

82

2

0

6,3

2

6К7

210

82

2

0

6,3

3

6А8

210

82

2

0

6,3

4

6К7

210

82

2

0

6,3

5

6Х6 2-й

-

-

+3,5

-

6,3

6

6Х6 1-й

-

-

0

-

-

7

6Ф5

120

-

-

0

6,3

8

6Ф6

210

210

-

0

6,3

9

6А6

275

-

0

0

6,3

10

6Е5

200

-

0

0

6,3

11

5Ц4

275

Выпрямленное напряжение

5




Детали


Данные выходного трансформатора:

Первичная обмотка: число витков n1 = 2x975; ПЭЛ 0,1; сопротивление постоянному току R = 550 Ом, L1= 24 Гн; вторичная обмотка: число витков n2 = 29; провод ПЭ сопротивление постоянному току R0=0,5 Ом. Сечение железного сердечника 6,76 см2. Сопротивление звуковой катушки Rо = 4 Ом.

Данные дросселя фильтра:

Число витков - n = 6500; провод ПЭ 0,13. Коэфициент индуктивности L = 20 Гн. Сопротивление постоянному току Rдp = 900 Ом. Ток подмагничивания 40 мА. Падение напряжения на дросселе 36 В. Сечение железа 2,1 см2.

Данные силового трансформатора:

Сетевая обмотка: 2х232 витка провода диаметром 0,51 + 36 витков провода диаметром 0,72. Повышающая обмотка: 2х550 витков; провод диаметром 0,27. Обмотка накала кенотрона: 11,5 витков; провод диаметром 0,9. Обмотка накала ламп: 14,5 витков; провод диаметром 1,45. Сечение железа сердечника 23,6 см2.


Часто встречающиеся неисправности


1. Плохие контакты в переключателе диапазонов.

2. Обрыв в звуковой катушке динамика.

3. Пробой и вытекание электролитических конденсаторов фильтра.

4. Расстройка приемника.

5. Короткие замыкания и обрывы в монтаже.

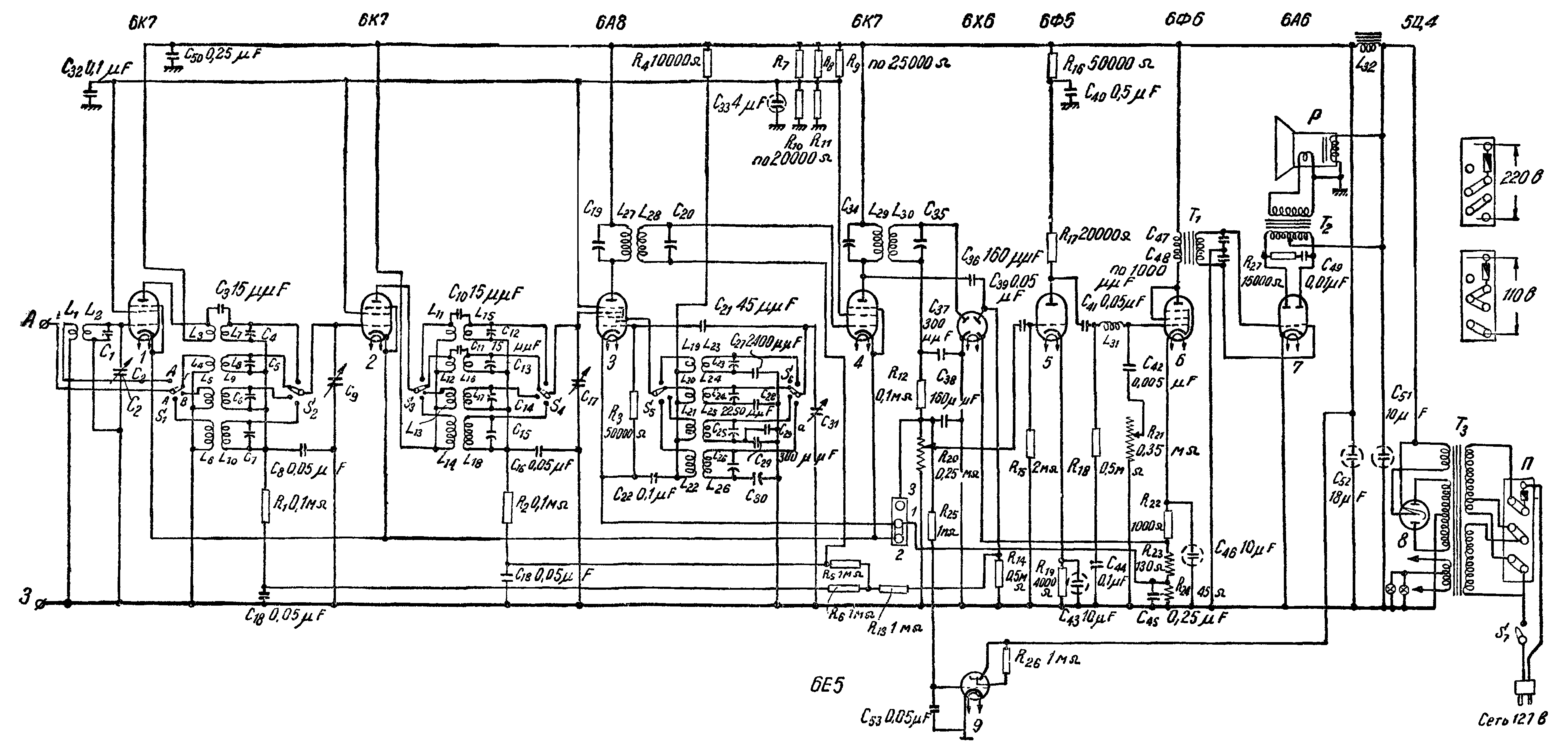

Принципиальная схема приемника "СВД-М"


Экранный вариант (150 dpi gray - 322 kb) Принтерный вариант (600 dpi b/w - 450 kb)

Схема в формате DjVu (81 kb)   О формате DjVu

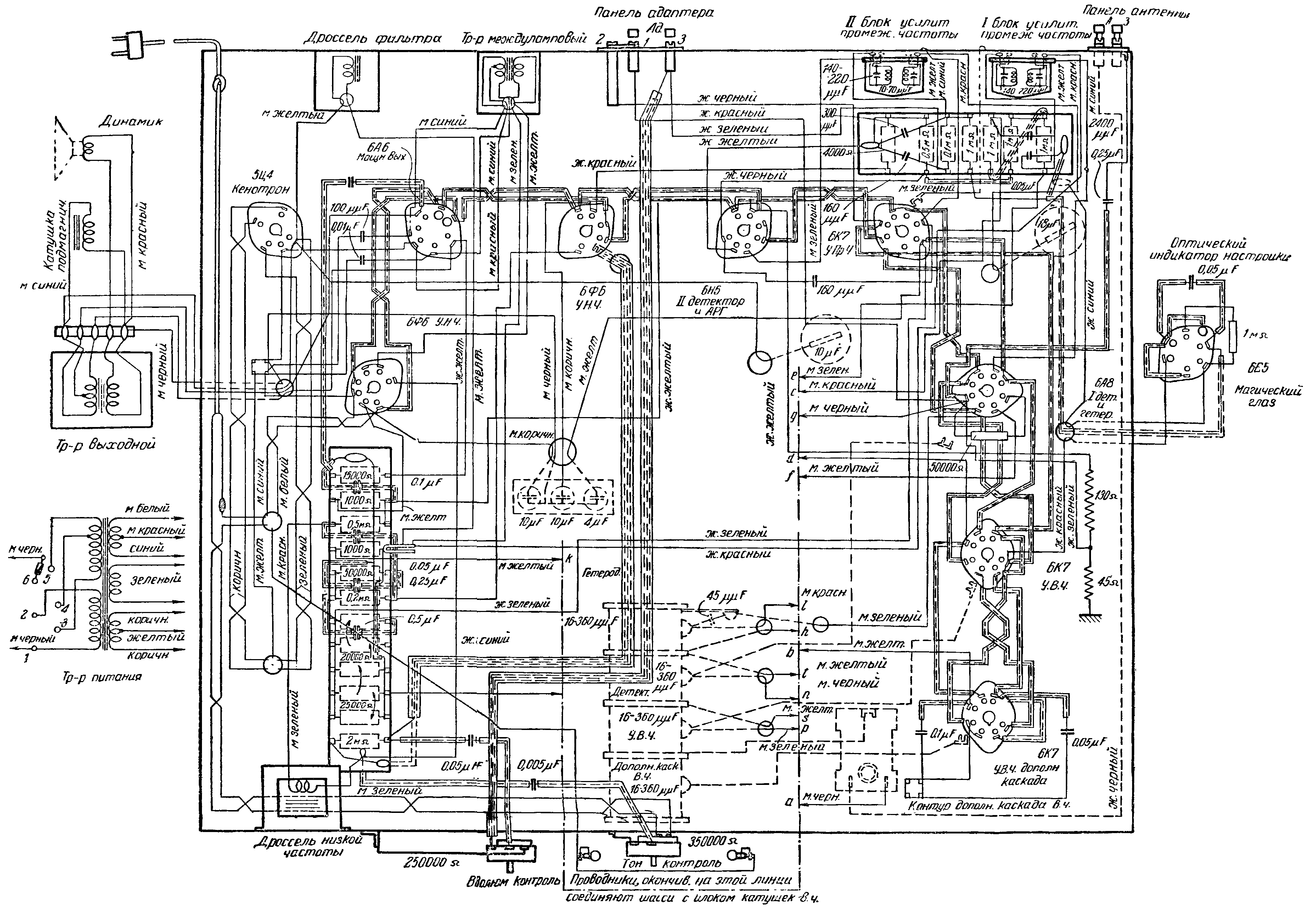

Монтажная схема приемника "СВД-М"


Экранный вариант (150 dpi gray - 549 kb) Принтерный вариант (300 dpi b/w - 295 kb)

Схема в формате DjVu (87 kb)   О формате DjVu

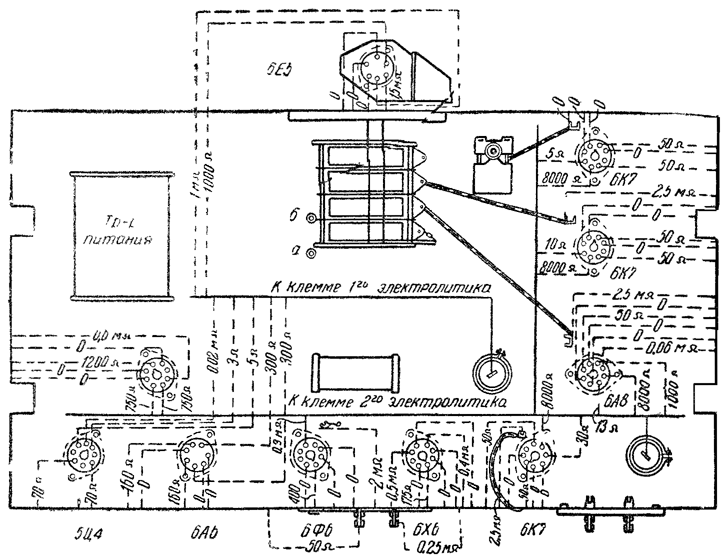

Схема проверки сопротивлений приемника "СВД-М"


 Схема проверки сопротивлений приемника 'СВД-М'
