Радиоприемник "ЭКЛ-4"

Внешний вид радиоприемника 'ЭКЛ-4'

Пятиламповый радиоприемник прямого усиления "ЭКЛ-4" выпускался на ленинградском заводе им. Козицкого (в раннем написании - Казицкого) ориентировочно с 1932 года. В 1934 году он был переработан и в дальнейшем выпускался под маркой "ЭКЛ-34".

Поскольку аппарат "ЭКЛ-34" нами достаточно подробно описан, остановимся лишь на отличиях "ЭКЛ-4" от его более нового варианта.

В отличие от "ЭКЛ-34" приемник имеет другое внешнее оформление. В аппарате отсутствует возможность подключения коротковолнового конвертера. Также приемник не имеет отдельной дверцы для облегчения доступа к лампам.


Отличия в электрической схеме


Принципиальная схема приемника ЭКЛ-4 отличается от схемы "ЭКЛ-34" следующим:

1. Регулировка чувствительности в приемнике ЭКЛ-4 осуществляется при помощи вращающейся антенной катушки (вариометра), связанной индуктивно с катушкой первого контура, т е. путем изменения связи с антенной.

2. Регулировка обратной связи осуществляется также при помощи вариометра. Катушка обратной связи вращается внутри катушки анодного контура.

3. В детекторной ступени использована лампа СО-118.

4. Нет отдельного фильтра питания для первых двух ступеней, все цепи питаются через общий фильтр выпрямителя, в котором в качестве дросселя использована катушка подмагничивания динамика.


Детали


Контурные катушки. В приемнике 3 отдельных катушки. Все катушки экранированы. Конструкция каркасов катушек и расположение обмоток дано на рисунке.

Конструкция каркаса катушек 1-го, 2-го и 3-го контуров приемника
Конструкция каркаса катушек 1-го, 2-го и 3-го контуров приемника

Выходной трансформатор. Железо Ш-19; сечение сердечника 6,5 см2, толщина набора 3,4 см. Первичная обмотка имеет 2400 витков провода ПЭ 0,2. Вторичная обмотка имеет 170 витков провода ПБД 0,8.

Силовой трансформатор. Железо Ш-25, сечение керна 7,5 см2, 85 пластин. Схема и данные обмоток приведены на рисунке.

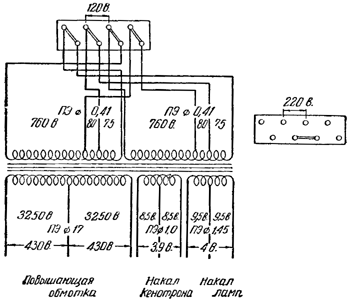

Схема трансформатора питания приемника
Схема трансформатора питания приемника

Дроссель фильтра. Железо Евтеева; толщина набора 20 мм; обмотка - 22000 витков из провода ПЭ 0,1.

Динамический громкоговоритель. Катушка намагничивания состоит из трех секций: первая секция 6000 витков, вторая секция 10000 витков, третья секция 6000 витков. Всего 22000 витков из провода ПЭ 0,18. Сопротивление катушки подмагничивания постоянному току 2000 Ом. Звуковая катушка 165 витков из провода ПЭ 0,18. Сопротивление звуковой катушки 10 Ом.


Режим ламп приемника


No п.п.

Тип лампы

Напряжение в вольтах

Анод

Экран

Катод

Сетка

1

СО-124

160

55

4

-

2

СО-118

90

-

-

-

3

СО-118

115

-

-

-

4

УО-104

230

-

-

-42

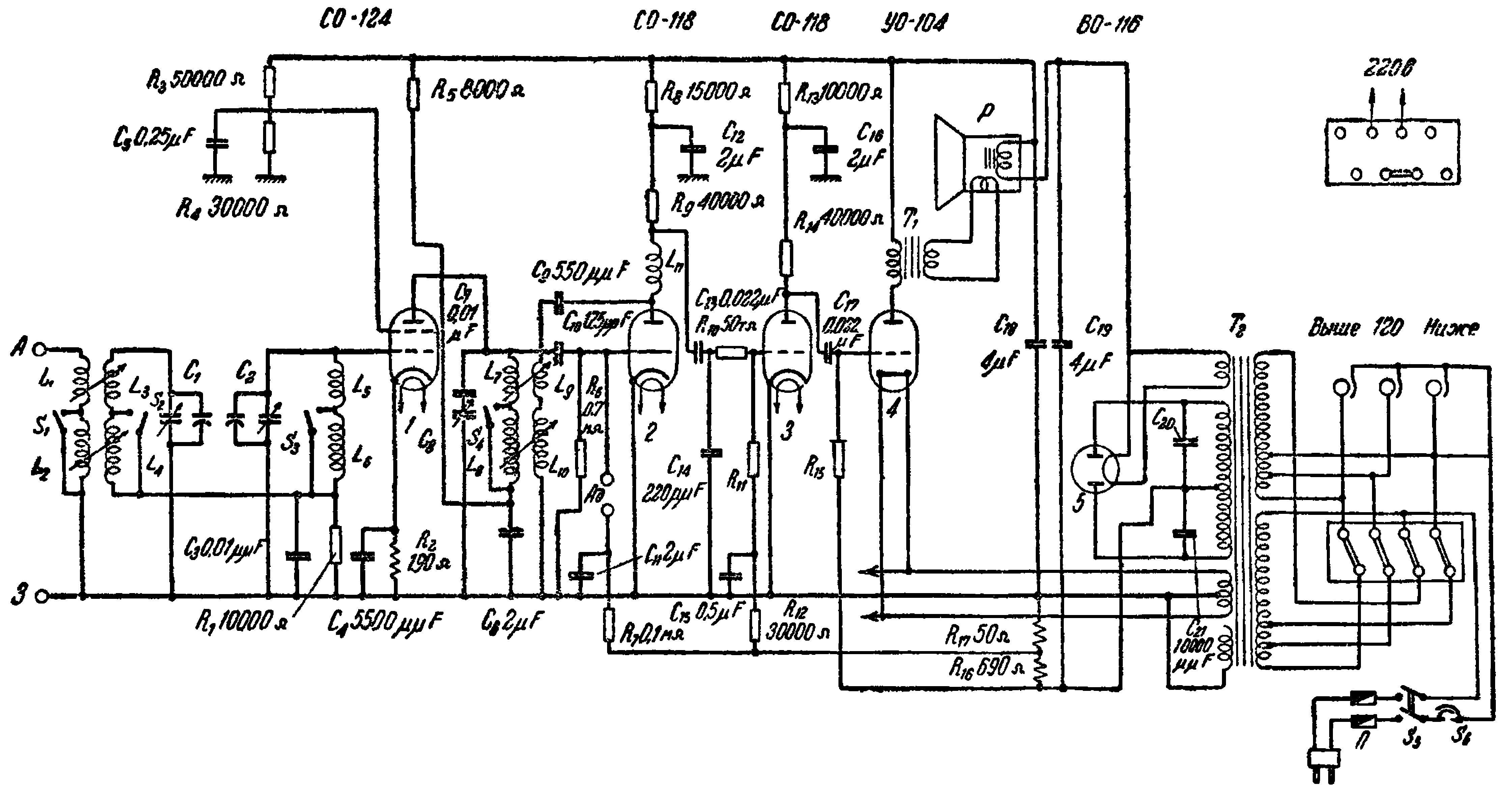

Принципиальная схема приемника "ЭКЛ-4"


Экранный вариант (150 dpi gray - 147 kb) Принтерный вариант (600 dpi b/w - 186 kb)

Схема в формате DjVu (38 kb)   О формате DjVu

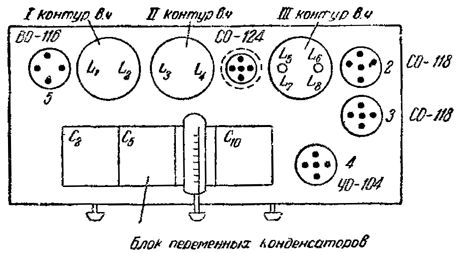

Расположение ламп и деталей на шасси приемника "ЭКЛ-4"


 Расположение ламп и деталей на шасси приемника 'ЭКЛ-4'
