Радиоприемник "ЭКЛ-34"

Внешний вид радиоприемника 'ЭКЛ-34'

Пятиламповый радиоприемник прямого усиления "ЭКЛ-34" выпускался на ленинградском заводе им. Козицкого (в раннем написании - Казицкого) с 1934 года. Название приемника расшифровывается как Экранированный Козицкого Ламповый 1934 года выпуска.

Приемник ЭКЛ-34 является модернизированным вариантом приемника "ЭКЛ-4".

Приемник ЭКЛ-34 имеет схему типа 1-V-2. Он предназначен для работы в местностях, имеющих сеть переменного тока напряжением в 110, 127 или 220 В.

Схема приемника дает возможность подключения звукоснимателя для воспроизведения граммофонной записи и конвертера для приема коротких волн.

Приемник конструктивно состоит из двух частей: деревянного шасси и съемного верха. На верхней стороне шасси расположены все основные детали: катушки, лампы, блок конденсаторов. Монтаж и остальные детали находятся под шасси, которое для экранировки покрыто жестью. Нижняя часть шасси закрывается деревянным дном.

В верхней съемной части помещается только динамический громкоговоритель. Верхняя часть ставится на шасси и прикрепляется к нему винтами с фасонными головками. Для доступа к лампам в задней стенке верхней части приемника сделана дверца. Задняя дверца действует на блокировку безопасности (цепь питания разрывается при открывании дверцы).

Ручки управления сосредоточены главным образом на передней стороне ящика; там находятся: ручка настройки с двумя коррекциями, ручка обратной связи и ручка регулировки чувствительности. Выключатель питания помещен на боковой стенке основания.

На задней стороне приемника находятся клеммы "антенна-земля", гнезда для звукоснимателя и гнездо высокого напряжения для конвертера. В верхней части приемника имеется дополнительная дверца для облегчения доступа к лампам УО-104 и СО-118.

Размеры радиоприемника 520 х 420 х 260 мм. Масса 12 кг.


Приемник имеет следующие каскады:

1. Усилитель высокой частоты на лампе СО-124;

2. Детектор на лампе СО-124;

3. Усилитель звуковой частоты на лампе СО-118;

4. Выходной усилитель на лампе УО-104;

5. Выпрямитель на лампе ВО-116.


Диапазон принимаемых частот:

1. Длинные волны: 150 - 400 кГц (2000 - 750 м);

2. Средние волны: 400 - 1200 кГц (750 - 250 м).


Основные технические данные


Выходная мощность 0,8 Вт на сопротивлении, эквивалентном сопротивлению динамика равному 10 Ом.

Чувствительность при выходной мощности 0,1 Вт. ДВ - 1500-2000 мкВ при минимальной обратной связи и 150-300 мкВ при максимальной; СВ - 600-2500 мкВ при минимальной и 80-160 мкВ при максимальной обратной связи.

Избирательность: среднее ослабление сигнала при расстройке на +-10 кГц порядка 5 при минимальной обратной связи и порядка 50 при максимальной.


Питание


Радиоприемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая мощность - 50 Вт.


Электрическая схема


Приемник ЭКЛ-34 имеет схему прямого усиления. Первая ступень, работающая на лампе СО-124, является усилителем высокой частоты, вторая ступень - на лампе СО-124 - детектором, третья ступень - на лампе СО-118 - усилителем звуковой частоты и четвертая - на лампе УО-104 - является выходным усилителем. Выпрямитель работает на лампе ВО-116.

Усиление высокой частоты

В приемнике имеются три настраивающихся контура высокой частоты; два из них образуют полосовой фильтр в цепи сетки первой лампы СО-124, третий контур находится в аноде этой же лампы. Каждый контур состоит из катушки, имеющей средневолновую (L1, L3 и L5) и длинноволновую (L2, L4 и L6) секции, и переменного конденсатора. В анодном контуре последовательно с конденсатором настройки включен конденсатор С9 для предохранения от замыкания высокого напряжения.

Переход с одного диапазона волн на другой осуществляется путем замыкания накоротко длинноволновых секций катушек при помощи переключателей S1, S2, S3.

Связь с антенной емкостная через конденсатор С1. Регулировка чувствительности осуществляется путем изменения сопротивления R1. При наибольшем усилении потенциометр R1 разрывается.

Детекторная лампа СО-124 связана с анодным контуром через гридлик С13, R8. Напряжение обратной связи подается из анодной цепи детекторной лампы через катушки связи L7 и L8 на анодный контур высокой частоты. Регулировка величины обратной связи осуществляется при помощи потенциометра R7, шунтирующего катушку обратной связи.

В анодной цепи детекторной лампы находятся фильтр высокой частоты L9-C17 и нагрузка для звуковых частот R13.

Усилитель звуковой частоты

Усилитель звуковой частоты на лампе СО-118 работает по реостатной схеме с нагрузкой R18 в аноде. Напряжение звуковой частоты с детекторного каскада подается на сетку лампы СО-118 через переходной конденсатор С17 и комбинацию из R14 и С18, служащих для коррекции частотной характеристики приемника.

Выходной усилитель - на лампе УО-104 - имеет трансформатор T1 в анодной цепи и нагружен на динамический громкоговоритель.

Выпрямитель

Выпрямитель на лампе 2В-400 (ВО-116) работает по двухполупериодной схеме. Выпрямитель имеет два фильтра питания; первый состоит из конденсатора С24 (общего для обоих фильтров) и индуктивности катушки подмагничивания громкоговорителя.

Через первый фильтр питаются оба каскада звуковой частоты и экранные цепи первых каскадов. Через второй фильтр питаются анодные цепи первых двух ламп. Фильтр состоит из дросселя L10 и конденсаторов С23 и C24. Смещение на лампы усилителя звуковых частот подается со специального делителя R20 и R21. С него же подается смещение и на детекторную лампу при работе приемника от звукоснимателя.

Силовые трансформаторы приемника Т2 выпускались в двух вариантах с разными данными и разным включением первичной обмотки.

На схеме указаны оба варианта (более старый тип приведен отдельно).


Детали


Контурные катушки. В приемнике 3 отдельных катушки. Все катушки экранированы. Конструкция каркасов катушек и расположение обмоток дано на рисунках.


Конструкция каркаса катушек 1-го и 2-го контуров
Конструкция каркаса катушки 3-го контура
Конструкция каркаса катушек 1-го и 2-го контуров
Конструкция каркаса катушки 3-го контура

Выходной трансформатор. Железо Евтеева, пакет 20 мм. Первичная обмотка имеет 1200 витков провода ПЭ 0,15. Вторичная обмотка имеет 80 витков провода ПЭ 0,55.

Силовой трансформатор. Железо Ш-25, сечение керна 7,5 см2, 85 пластин. Схема и данные обмоток приведены на рисунке.

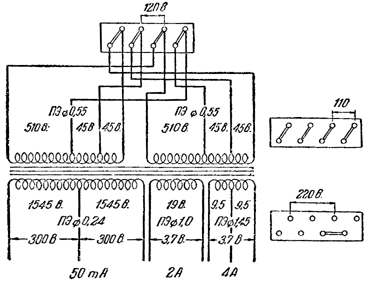

Схема трансформатора питания приемника
Схема трансформатора питания приемника

Дроссель фильтра. Железо Евтеева; толщина набора 20 мм; обмотка - 22000 витков из провода ПЭ 0,1.

Динамический громкоговоритель. Катушка подмагничивания 28300 витков из провода ПЭ 0,18. Сопротивление катушки подмагничивания 2000 Ом. Звуковая катушка 112 витков из провода ПЭ 0,2. Сопротивление звуковой катушки 10 Ом.


Режим ламп приемника


No п.п.

Тип лампы

Напряжение в вольтах

Анод

Экран

Катод

Сетка

1

СО-124

200

60

1.8

-

2

СО-124

80

30

-

-

3

СО-118

120

-

-

-2.5

4

УО-104

240

-

-

-40

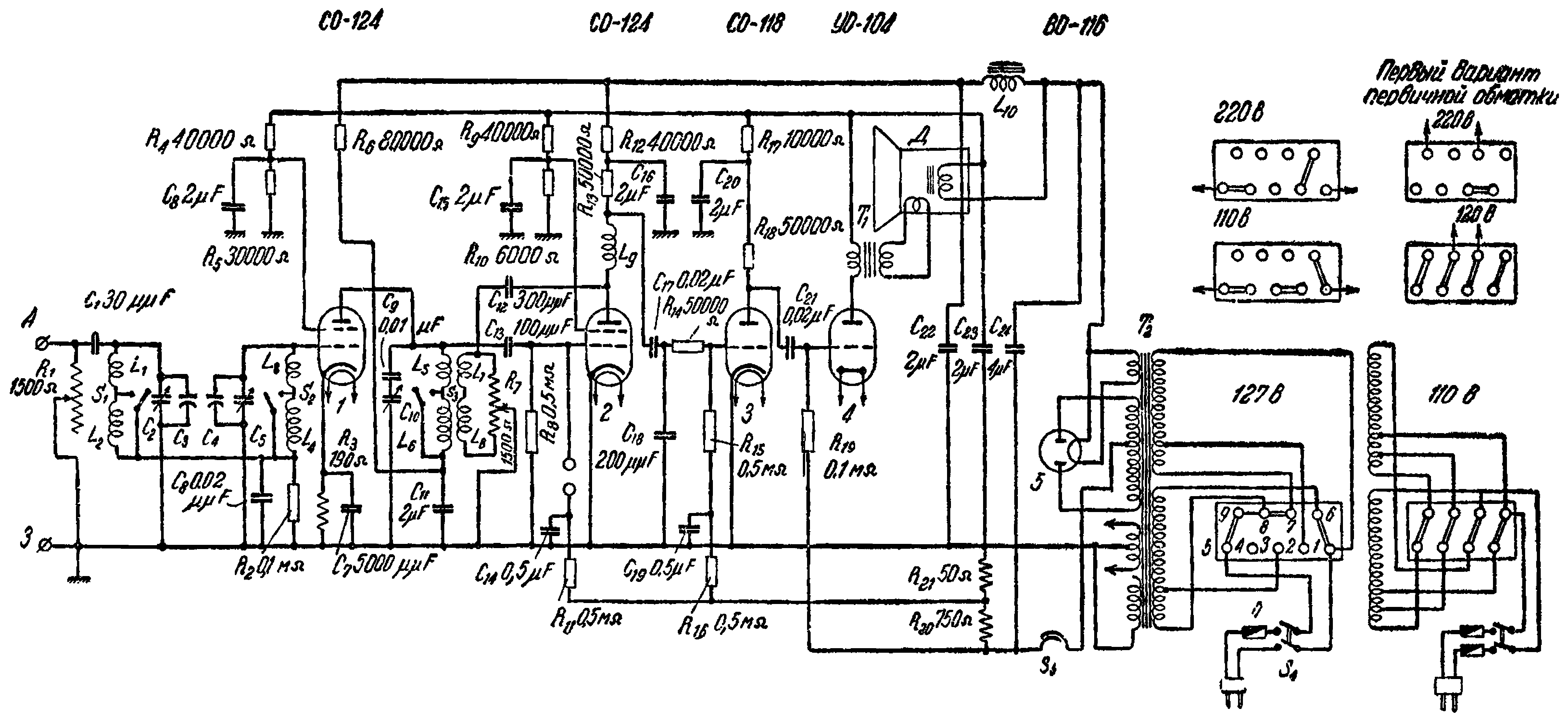

Принципиальная схема приемника "ЭКЛ-34"


Экранный вариант (150 dpi gray - 174 kb) Принтерный вариант (600 dpi b/w - 212 kb)

Схема в формате DjVu (47 kb)   О формате DjVu

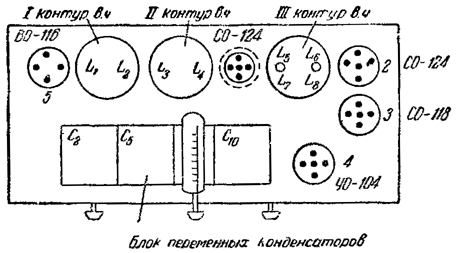

Расположение ламп и деталей на шасси приемника "ЭКЛ-34"


 Расположение ламп и деталей на шасси приемника 'ЭКЛ-34'
