Радиоприемник "ЭКЛ-34" (модернизированный вариант)

Внешний вид радиоприемника 'ЭКЛ-34'

В процессе производства приемника "ЭКЛ-34" последний подвергся некоторым изменениям. В частности, была изменена схема включения и данные обмоток силового трансформатора. Трансформатор питания модернизированного варианта приемника собран на железе Г-23 - 110 пластин, сечение керна 8 см2. Данные обмоток и схема приведены на рисунке.

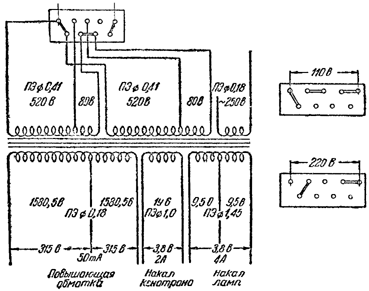

Схема трансформатора питания приемника
Схема трансформатора питания модернизированного варианта приемника
