Радиоприемник "Огонек"

Внешний вид радиоприемника 'Огонек'

Приемник "Огонек" представляет собой модернизированный вариант приемника "Москвич-3". Внешний вид приемника остался без изменений.

Электрические показатели


Электрические показатели такие же, как у приемника "Москвич-3".


Схема приемника


По сравнению с приемником "Москвич-3" электрическая схема несколько изменена в низкочастотной части. Изменены также данные некоторых узлов (высокочастотных катушек и силового трансформатора). В приемниках более позднего выпуска были произведены некоторые изменения схемы, а именно:

1. Исключен регулятор тембра, в связи с чем изъяты конденсаторы С23, С24, С29 и сопротивление R12.

2. Изменены номиналы конденсаторов С10 с 51 на 68 пФ и C17 с 300 на 270 пФ.

3. Изменен номинал сопротивления R4 с 1,0 на 3,0 МОм.


Детали приемника


Выходной трансформатор намотан на сердечнике из пластин Ш-16; толщина набора пластин - 16 мм. Обмотка I выходного трансформатора Tp1 содержит 2850 витков ПЭЛ-1 0,10, а обмотка II - 60 витков ПЭЛ-1 0,64.

Громкоговоритель типа 1ГД-1. Звуковая катушка состоит из 30+29 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом).

Трансформатор питания. Секция I сетевой обмотки содержит 440 витков провода ПЭЛ 0,25, секция II - 600 витков провода ПЭЛ 0,35, повышающая обмотка - 965 витков провода ПЭЛ 0,15, обмотка накала ламп - 34 витка провода ПЭЛ 0,83, обмотка накала кенотрона - 34 витка провода ПЭЛ 0,49. Сердечник собран из пластин Ш-22; толщина набора 44 мм.

При последующей модернизации в приемнике был заменен громкоговоритель 1ГД-1 на 1ГД-9 (звуковая катушка имеет 32+31 витков провода ПЭЛ 0,12, сопротивление постоянному току 5,5 Ом), а также изменен выходной трансформатор (первичная обмотка содержит 1960 витков провода ПЭЛ 0,1, а вторичная - 78 витков провода ПЭЛ 0,59; сердечник собран из пластин УШ-12; толщина набора 18 мм).

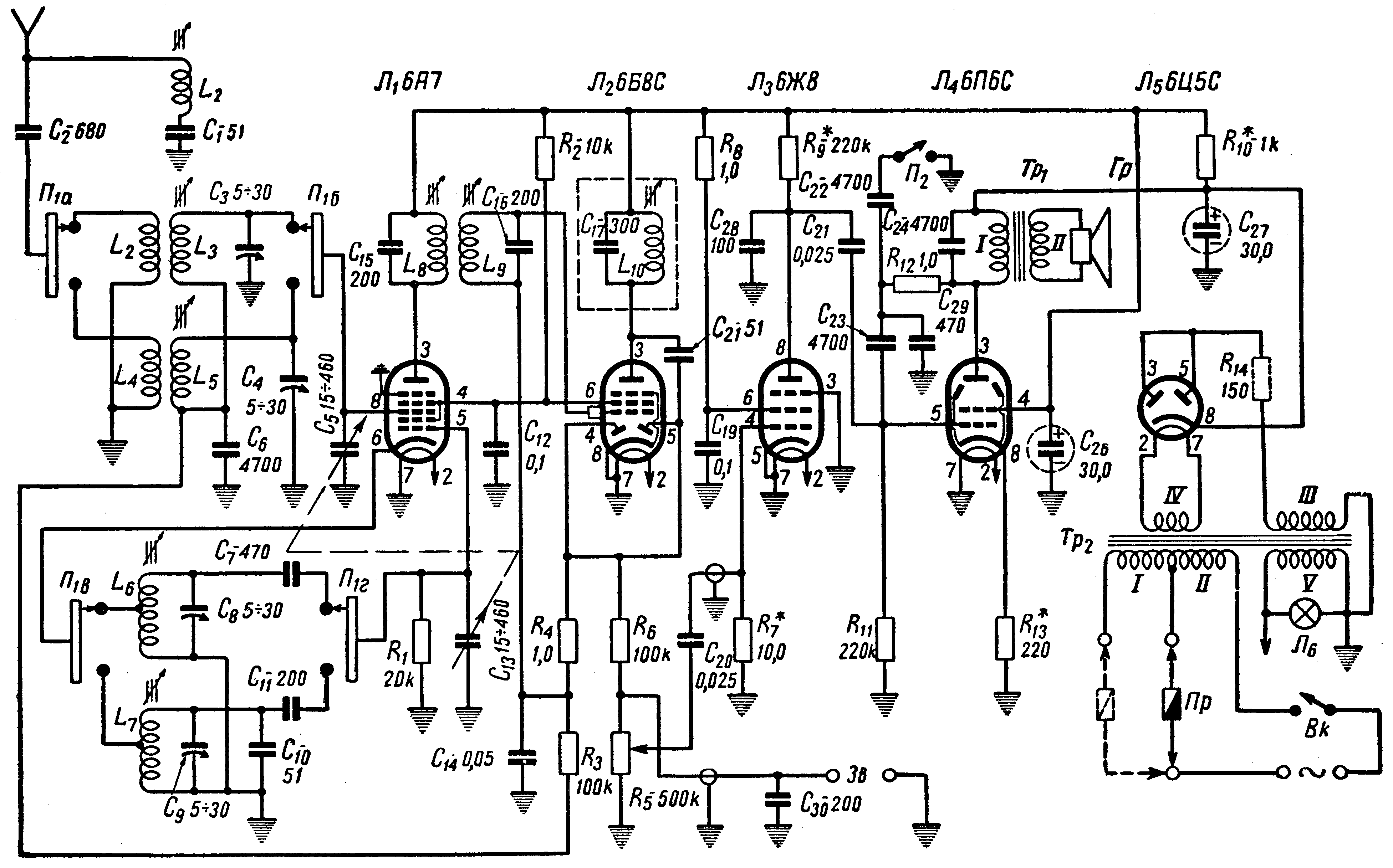

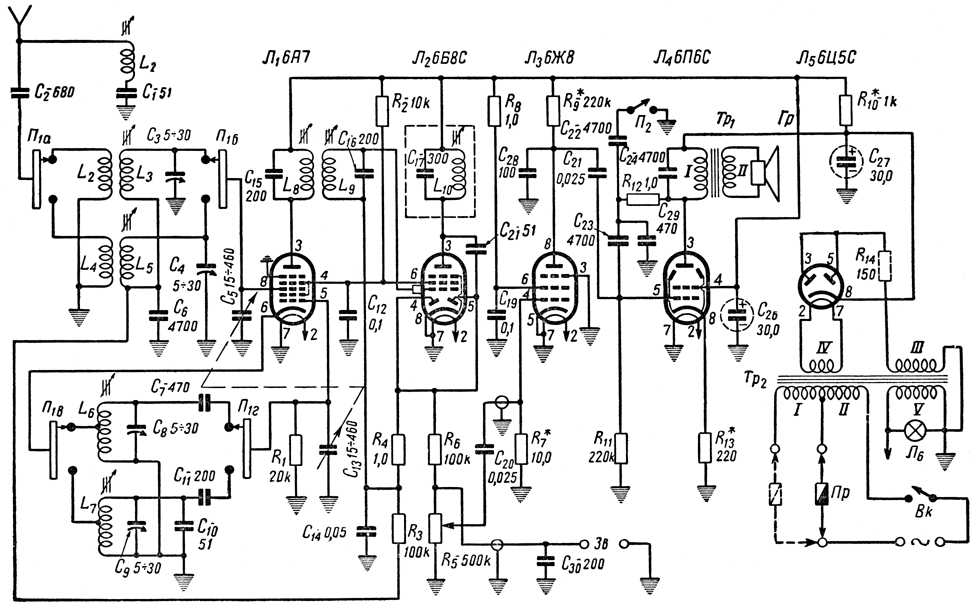

Принципиальная схема приемника "Огонек"


Экранный вариант (150 dpi gray - 153 kb) Принтерный вариант (600 dpi b/w - 182 kb)

Схема в формате DjVu (37 kb)   О формате DjVu

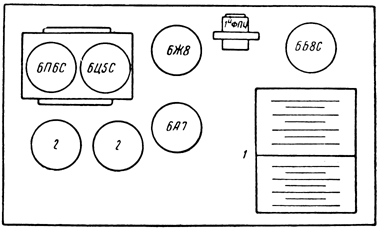

Расположение ламп и деталей на шасси приемника "Огонек"


 Расположение ламп и деталей на шасси приемника 'Огонек'


1 - конденсатор переменной емкости; 2 - электролитические конденсаторы.
