Радиола "Жигули"

Внешний вид радиолы 'Жигули'

Радиола имеет семиламповый приемник с диапазонами длинных, средних, коротких и ультракоротких волн, универсальный проигрыватель для воспроизведения грамзаписи с обычных и долгоиграющих грампластинок, внутреннюю поворотную магнитную антенну и УКВ диполь.

Акустическая система объемного звучания состоит из четырех громкоговорителей.

Конструкция и электрические показатели радиолы "Жигули" точно такие же, как у радиолы "Волга".

Единственным отличием схемы этой радиолы по сравнению со схемой радиолы "Волга" является включение в цепь накала лампы 6Х2П дросселя Др1 (30 витков провода ПЭЛ 0,8) и конденсатора C48 (2200 пФ), а перед звукоснимателем введен резистор R23 (150 кОм). Эти изменения показаны на рисунке, приведенном ниже.

Габариты радиолы 574х410х357 мм, вес 21 кг.

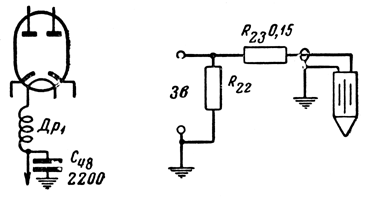

Изменения в схеме радиолы "Жигули" по сравнению со схемой радиолы "Волга"


 Изменения в схеме радиолы 'Жигули' по сравнению со схемой радиолы 'Волга'
