Радиоприемник "СВД-9"

Внешний вид радиоприемника 'СВД-9'

Следующим аппаратом после "СВД-1" и "СВД-М" Александровским радиозаводом в конце 1937 года был выпущен всеволновой девятиламповый супергетеродинный приемник "СВД-9".

Дальнейшая модернизация аппарата была вызвана появлением выходного пентода 6Л6, параметры которого позволили заменить две ступени усиления (6Ф6 и 6А6) на одну и получить при меньшем числе ламп ту же мощность при меньших искажениях.

Приемник "СВД-9" стал самым массовым аппаратом в серии приемников "СВД".


Конструкция приемника


Приемник "СВД-9" не имеет принципиальных конструктивных отличий от приемника "СВД-М".


Основные технические данные


Выходная мощность приемника на сопротивлении эквивалента динамика при коэффициенте нелинейных искажений 10% - 2 Вт.

Остальные показатели соответствуют приемнику "СВД-М".


Электрическая схема


До первого детектора схемы приемников "СВД-9" и "СВД-М" практически идентичны.

В приемнике "СВД-9" подверглись изменениям схемы усилителя звуковой частоты и АРУ.

Схема АРУ аналогична схеме, примененной в приемнике "6Н-1". Эта схема избавляет от лишних деталей (сопротивления и блокировочные конденсаторы в цепях катодов). В остальной своей части схема (по сравнению с СВД-М) осталась без изменений.

В двухкаскадном усилителе звуковой частоты вместо трех ламп (6Ф5, 6Ф6 и 6А6) установлены две - 6Ф5 и 6Л6. Новая схема позволила при меньшем числе ламп получить практически ту же, что и у "СВД-М", мощность при меньших искажениях.


Детали


Данные выходного трансформатора:

Первичная обмотка: число витков - n1 = 2796, провод ПЭ 0,19; сопротивление постоянному току R = 220 Ом. Вторичная обмотка: число витков - n2 = 82; провод ПЭ 0,8, сопротивление постоянному току R = 0,5 Ом. Обмотка корректирующего контура: число витков n3 = 420, провод ПЭ 0,27, сопротивление постоянному току R0= 26 Ом. Сечение железного сердечника 3,92 см2. Сопротивление звуковой катушки R = 2,5 Ом.

Данные дросселя фильтра:

Число витков - n = 1840; провод ПЭ 0,17. Коэффициент индуктивности L = 2,4 Гн. Сопротивление постоянному току Rдp = 120 Ом. Ток подмагничивания 125 мА. Падение напряжения на дросселе 15 В. Сечение железа 2,3 см2.

Данные силового трансформатора:

Сетевая обмотка 2х240 витков провода диаметром 0,44 + 37 витков провода диаметром 0,57. Повышающая обмотка: 2х723 витка; провод диаметром 0,25. Обмотка накала кенотрона: 12 витков; провод диаметром 0,8. Обмотка накала ламп: 15 (6+9) витков; провод диаметром 1,25. Сечение железа сердечника 18,7 см2.

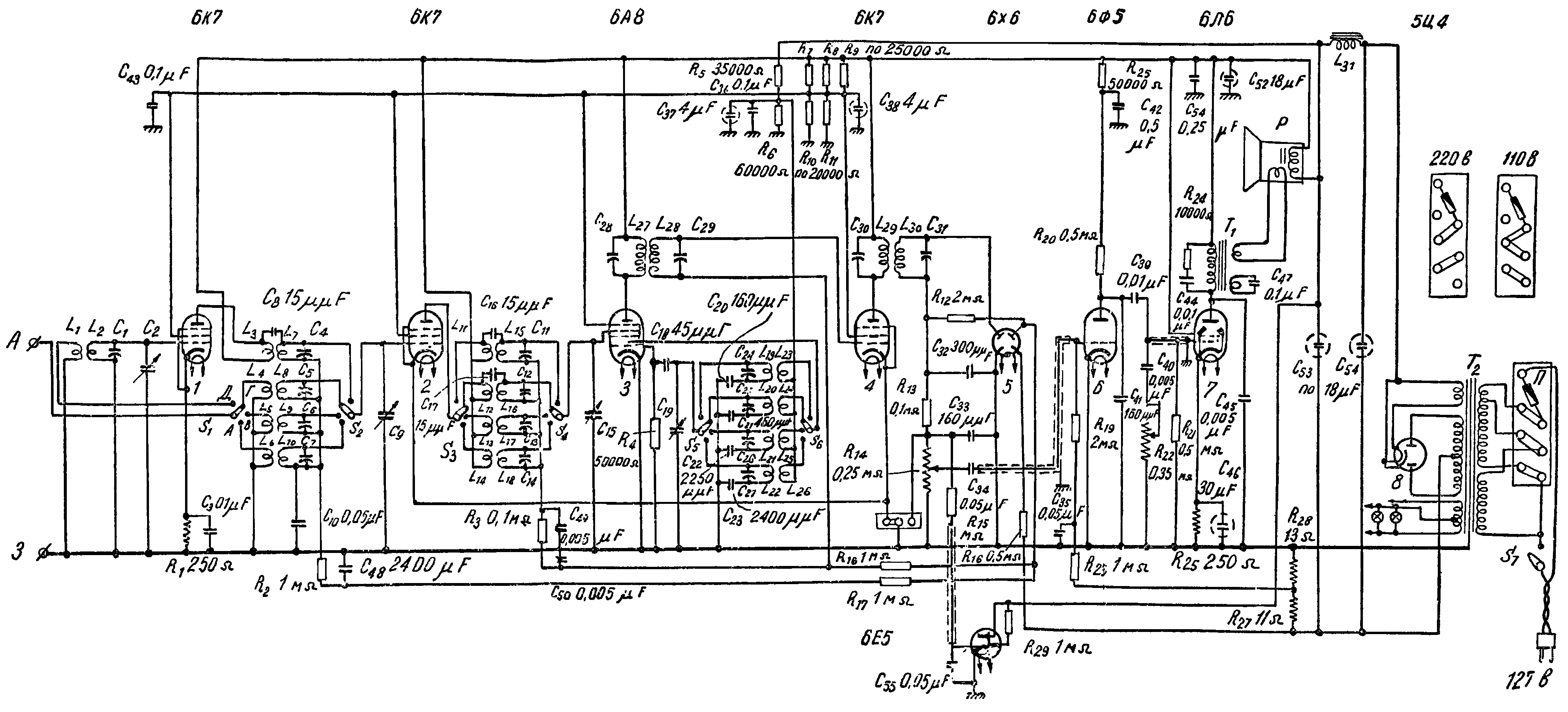

Принципиальная схема приемника "СВД-9"


Экранный вариант (150 dpi gray - 278 kb) Принтерный вариант (600 dpi b/w - 396 kb)

Схема в формате DjVu (66 kb)   О формате DjVu

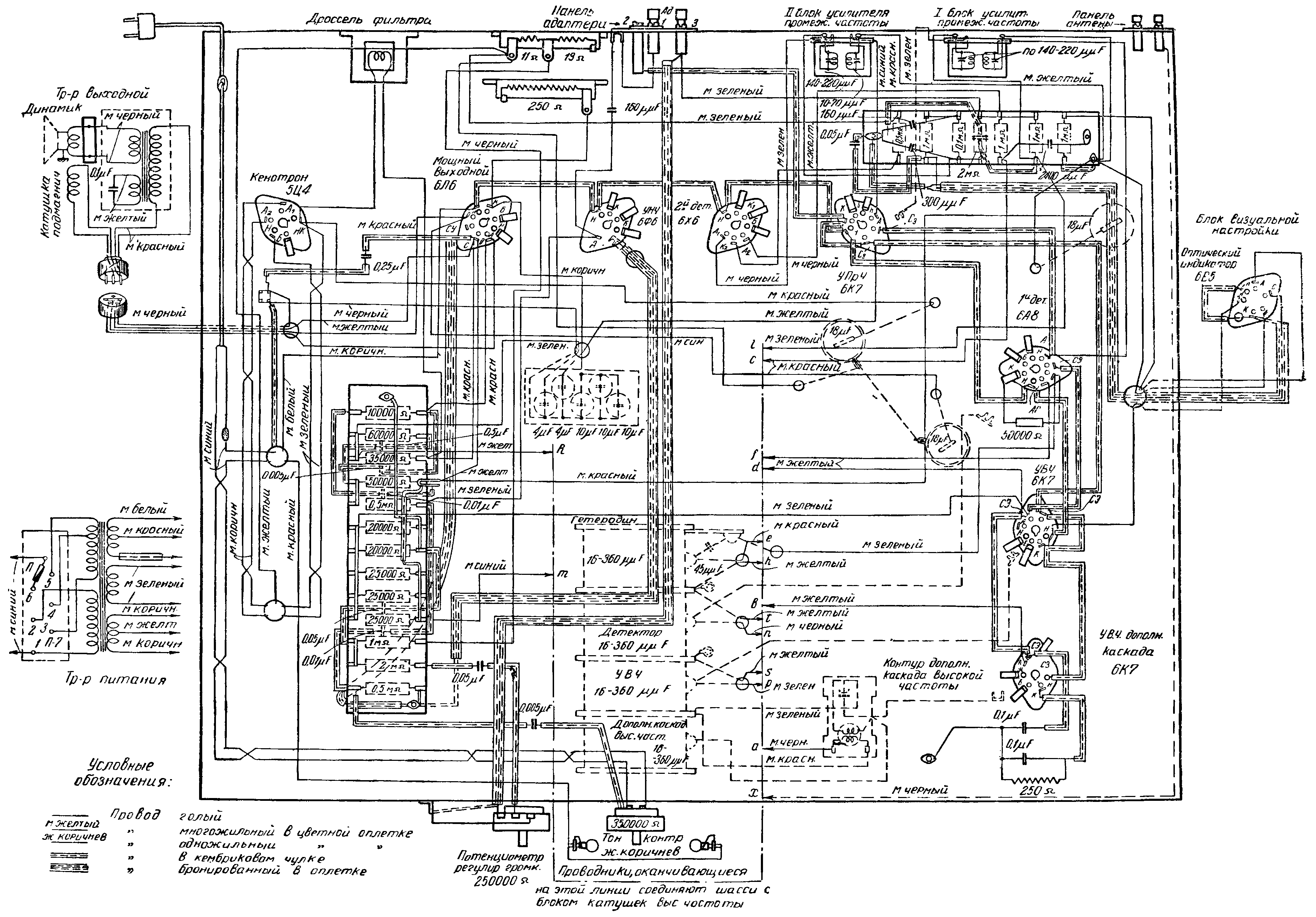

Монтажная схема приемника "СВД-9"


Экранный вариант (150 dpi gray - 514 kb) Принтерный вариант (300 dpi b/w - 292 kb)

Схема в формате DjVu (90 kb)   О формате DjVu

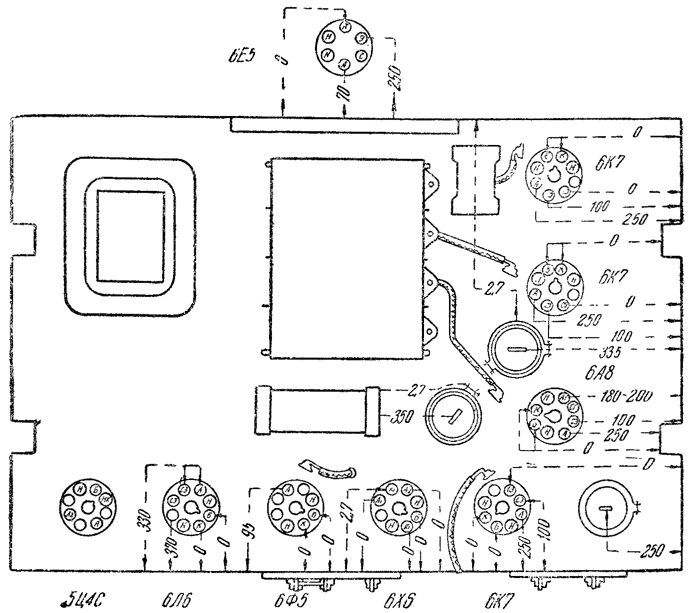

Схема проверки напряжений приемника "СВД-9"


 Схема проверки напряжений приемника 'СВД-9'

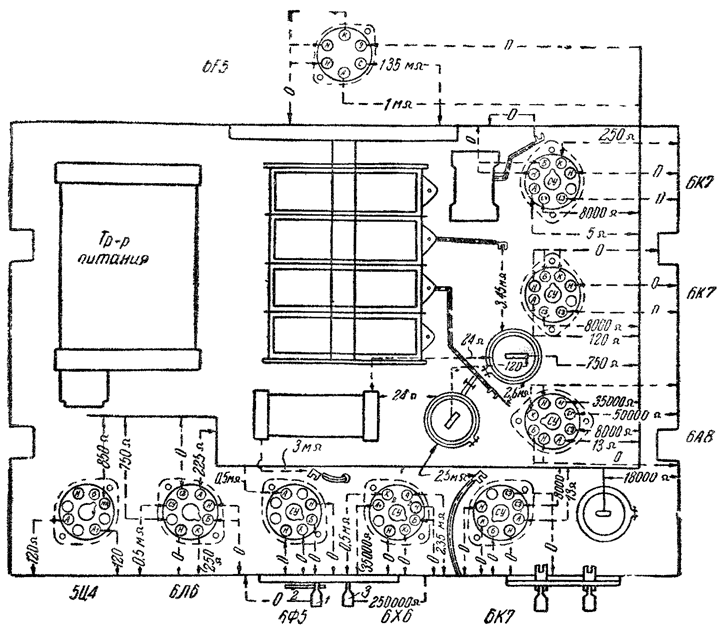

Схема проверки сопротивлений приемника "СВД-9"


 Схема проверки сопротивлений приемника 'СВД-9'
